Qtool 80 / Qtool 80 VARIO Series Ferramentas de fixação rápida

Destaques

  • Para componentes grandes Ø 80 mm | L=100 mm
  • Grampo descentrado para fixação rápida e potente.
  • Função fácil integrada para rápida fixação à mesa (porcas de ranhura em T também são possíveis)
  • Stop traseiro ajustável (50 / 100 mm para Qtool 80 - 150)
  • Programa diversificado de mordentes de fixação
  • Opção de expandir com batente cruzado

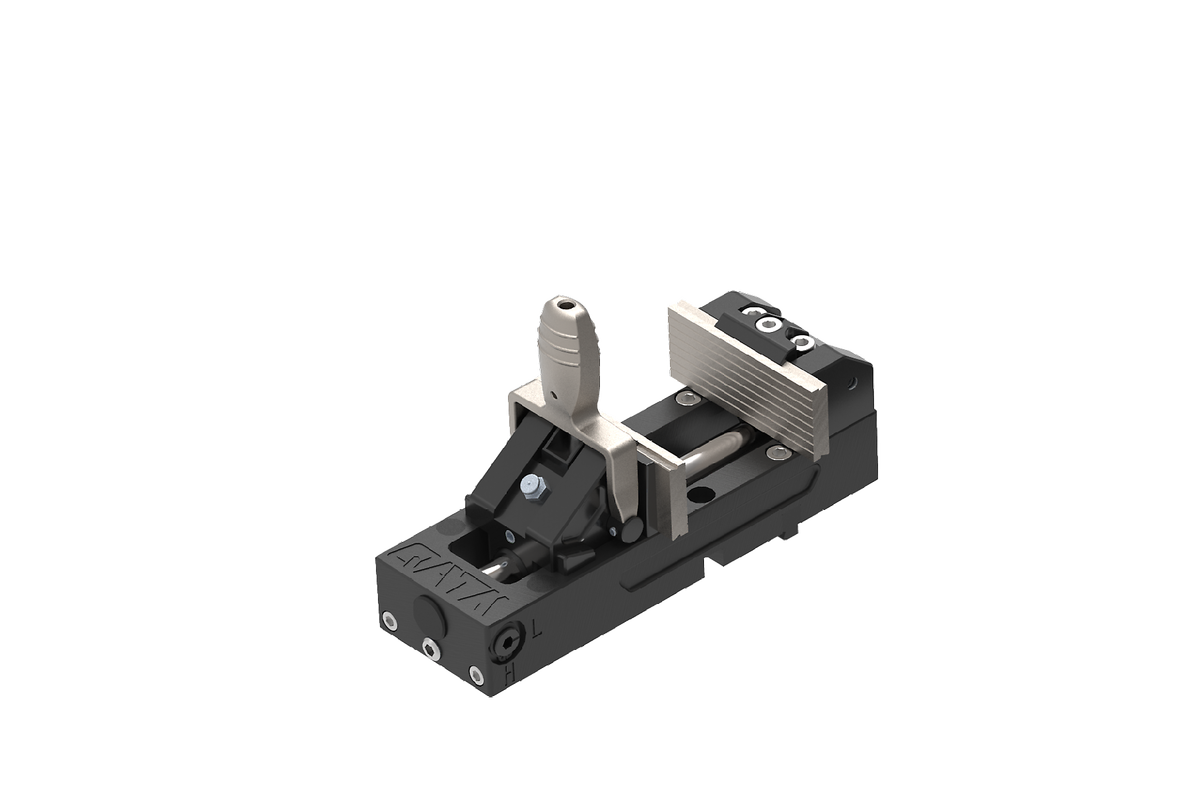

Qtool 80 - 100

Qtool 80 - 150

Faixa de fixação Largura da mandíbula Altura da mandíbula Força de fixação
Qtool 80 - 100 0 - 100 mm 100 mm 40 mm ca. 4000 N
Qtool 80 - 150 0 - 150mm 100 mm 40 mm ca. 4000 N

Qtool 80 VARIO - 100

Qtool 80 VARIO - 150

Qtool 80 VARIO - 250

Faixa de fixação Largura da mandíbula Altura da mandíbula Força de fixação
Qtool 80 VARIO - 100 0 - 100 mm 100 mm 40 mm ca. 4000 N / 2500 N
Qtool 80 VARIO - 150 0 - 150mm 100 mm 40 mm ca. 4000 N / 2500 N
Qtool 80 VARIO - 250 0 - 250 mm 100 mm 40 mm ca. 4000 N / 2500 N

Características de desempenho

  1. Apenas VARIO: Ajuste da força de fixação: Alto/Baixo
  2. Apenas VARIO: Maior variedade - As garras podem ser posicionadas de lado
  3. Apenas VARIO: Posicionável livremente para a posição de corte ótima
  4. Opção: Batente da peça para posicionamento rápido dos componentes
  5. Garras intercambiáveis
  6. Função Easy integrada





Compatibilidade Qtool 80 / Qtool 80 VARIO Series

Compatível com máquina de corte Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
via placa Easy



Compatível com máquina de corte Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
via placa Easy



Por meio de testes extensivos, somos capazes de fornecer a solução de fixação certa para cada aplicação.

Mandíbulas de fixação para Qtool 80 / Qtool 80 VARIO Series

Com a ampla gama de mandíbulas de fixação, os Qtools podem ser personalizados individualmente para os componentes a serem cortados:

Componentes redondos

  • Pode ser fixado de forma precisa e segura usando as mandíbulas prismáticas ou a mandíbula chanfrada.
  • A geometria das mandíbulas cria um contato definido de 3 pontos entre a peça de trabalho e o dispositivo de fixação
  • Isso impede que os componentes deslizem
  • Componentes redondos também podem ser fixados verticalmente usando o prisma cruzado e cortados acima do dispositivo de fixação

Componentes grandes

  • As garras altas oferecem uma maior superfície de fixação para componentes de grande geometria

Fixação do lado cortado do componente

  • O lado cortado do componente também pode ser fixado usando as garras com ranhuras
  • Isso reduz significativamente a formação de rebarbas durante o corte e evita o lixamento subsequente da rebarba antes da incorporação em uma prensa de montagem

Seções longitudinais de componentes cilíndricos

  • As garras especiais para barras redondas são projetadas para cortar componentes cilíndricos precisamente no sentido do comprimento

Garra de Fixação, Padrão (incluída com o Qtool)

  • Mandíbulas padrão
  • Altura da garra: 40 mm
  • Largura da garra: 90 mm (Qtool  80) / 100 mm (Qtool 80 VARIO)
  • Garra universal
  • Escopo de entrega: 1 garra (garra de reposição)

Garra de fixação, chanfrada

  • Altura da garra: 40 mm
  • Largura da garra: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • Superfície de fixação chanfrada em 5°
  • Garra de fixação para pressionar material redondo
  • Para componentes redondos de até Ø 80 mm
  • Escopo de entrega: 1 garra (como garra contrária, recomendamos a garra de fixação padrão (incluída no escopo de entrega do Qtool)

Garra de fixação, alta

  • Altura da garra: 70 mm
  • Largura da garra: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • Para componentes grandes
  • Escopo de entrega: 2 Garras

Mandíbula de fixação, alta entalhada

  • Altura da garra: 70 mm
  • Largura da garra: 150 mm
  • O componente separado permanece preso mesmo após o corte.
  • Escopo de entrega: 2 Garras

Garra de fixação, prisma cruzado

  • Altura da garra: 40 mm
  • Largura da garra: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • Prisma horizontal e vertical para fixação de componentes redondos (suporte de 3 pontos)
  • Prisma horizontal máximo, Ø 17 mm 55 mm
  • Prisma vertical máx. Ø  55 mm
  • Escopo de entrega: 1 garra (como garra contrária, recomendamos a garra de fixação padrão (incluída no escopo de entrega do Qtool)

Mordentes de fixação prismáticos

  • Altura da garra: 40 mm
  • Largura da garra: 100 mm
  • 2 prismas horizontais para fixação de componentes redondos (suporte de 3 pontos)
  • Prismas horizontais, Ø 5 - 28  mm
  • Escopo de entrega: 1 garra (como garra contrária, recomendamos a garra de fixação padrão (incluída no escopo de entrega do Qtool)

Garra de fixação, alta, entalhado, com prisma

  • Altura da garra: 70 mm
  • Largura da garra: 150
  • Prisma horizontal máx. Ø 70 mm - para fixação de componentes redondos (suporte de 3 pontos)
  • O componente separado permanece preso mesmo após o corte.
  • Escopo de entrega: 2 mandíbulas (1 mandíbula ranhurada padrão alta, 1 mandíbula ranhurada com prisma)

Mandíbula de fixação, ranhurada para barra redonda

  • Altura da garra: 70 mm
  • Largura da garra: 150
  • Para separar componentes cilíndricos ao longo do eixo longitudinal
  • 2 prismas horizontais para máx. Ø 70 mm
  • O componente separado permanece preso mesmo após o corte.
  • Escopo de entrega: 2 Garras

Parada de peça de trabalho

Para cortes repetitivos de componentes com a mesma geometria, o componente pode ser posicionado de forma reprodutível da mesma maneira usando a parada de peça de trabalho.

  • Mandíbula montável no Qtool 60, 80, 80 VARIO à esquerda ou à direita
  • Alcance de parada de até 120 mm

Dispositivos de fixação de precisão Acessórios

Fácil placa multifuncional

Fácil placa multifuncional

Unidade giratória Qtool 60-80

Unidade giratória Qtool 60-80
