Graças ao seu projeto operacional e estrutural inovador, a máquina de corte a úmido industrial Qcut 600 A satisfaz máximas exigências de espaços e recursos de corte. O comando inovador por tela tátil permite elaborar programações compactas para processos automáticos.
O motor principal de 15 kw, refrigerado a água, está integrado no braço basculante e o corte horizontal (eixo X) e vertical (eixo Y) automático pode atingir até 80 mm/s em avanço rápido graças ao acionamento de eixos altamente dinâmico.
O novo avanço transversal automático (eixo Z) mediante o braço basculante permite um aproveitamento ideal da câmara de corte.
Durante o corte vertical, o capuz protetor do disco de corte é conduzido em paralelo para aumentar a capacidade de corte do disco. A grande porta deslizante e lateral com trava de segurança durante o movimento do disco de corte assegura excelente acesso à grande mesa da máquina com ranhuras longitudinais e transversais. Com o eixo Z deslocado completamente para a direita, pode-se trocar o disco de corte com facilidade e conforto através da porta lateral. O corpo da máquina de robusta estrutura de aço soldado incorpora a refrigeração circulante e a lubrificação central automática.
Uma ampla gama de procedimentos de corte está à sua disposição para os melhores resultados de corte. Através da combinação deste alcance ilimitado de posições, cortes em série ou sequências de corte diferentes podem ser tornados realidade. O processo de corte é adequadamente suportado por revoluções controladas da roda de corte, que podem ser mantidas constantes por meio de uma instalação opcional de medição da roda. O controle da velocidade de corte e um controle de partida suave servem adicionalmente para um avanço de corte econômico. Comandos de controle manual nos eixos X-/Z-/Y- também são possíveis usando um joystick industrial. O console do operador pode ser deslizado para a esquerda ou para a direita.
O avanço e a roda de corte oferecem um amplo repertório de tipos de corte por meio de diferentes combinações. Além do corte diagonal linear, os cortes em camadas e segmentos são recomendados para cortes suaves. O corte em camadas é bem adequado para cortar objetos mais altos e mais longos, bem como material sólido. O corte em segmentos é especialmente adequado para objetos grandes e materiais duros.
O display Touch-Screen para o controle do software QATM é fácil de ler graças à tecnologia de smartphones e ainda mais fácil de operar. Sequências de programas compactos são fáceis de compilar e, portanto, permitem sequências de programas automatizadas. Um número ilimitado de sequências de programas protegidas por senha pode ser atualizado e feito backup via USB.
Com o "Processo Multi-Posição" (MPP), você pode colocar múltiplas amostras na mesa e cortá-las em uma única sequência. A função de aprendizado permite uma configuração simples e amigável de várias posições de corte.
Além do tipo de corte, também pode ser selecionado um avanço de corte pulsado variável. O avanço pulsado rítmico garante o resfriamento regular e a remoção de resíduos de corte da amostra.
Com o laser de linha, você pode exibir o corte planejado na amostra. Isso ajuda a definir a posição exata do corte.
Usando sua conexão de internet banda larga existente, a QATM fornece diagnóstico de falhas online e suporte ao operador.
O corte é mais confiável, seguro e eficiente quando processado com os ingredientes certos: conhecimento, cuidado e a escolha certa de consumíveis e instrumentos.
Nossos dispositivos de fixação inovadores são usados para prender peças de trabalho de forma segura e precisa, garantindo processos de corte e moagem exatos. Há uma ampla gama de diferentes dispositivos de fixação que foram desenvolvidos para aplicações específicas e tamanhos de peças de trabalho.
| Disco de corte | até ø 600 mm/24" |
| Dimensão máx. da amostra | ø 244 mm |
| Profundidade máx. de corte do disco | 190 mm (Disco de corte ø 500 mm) |
| Tamanho da flange do disco | ø 32/40 mm |
| Eixo X (Corte horizontal) automático | 550 mm |
| Eixo Y (Corte vertical) automático | 360 mm |
| Eixo Z (Corte paralelo) automático | 550 mm |
| Precisão eixo Z | 0.1 mm |
| Mesa (LxP) | 750 x 600 mm, inoxidável |
| Ranhura | 12 mm |
| Velocidade | variável entre 1000-2400 min-1 |
| Potência operacional (acionamento principal) | 15 kW S1 |
| Potência de Alimentação | 30 kVA |

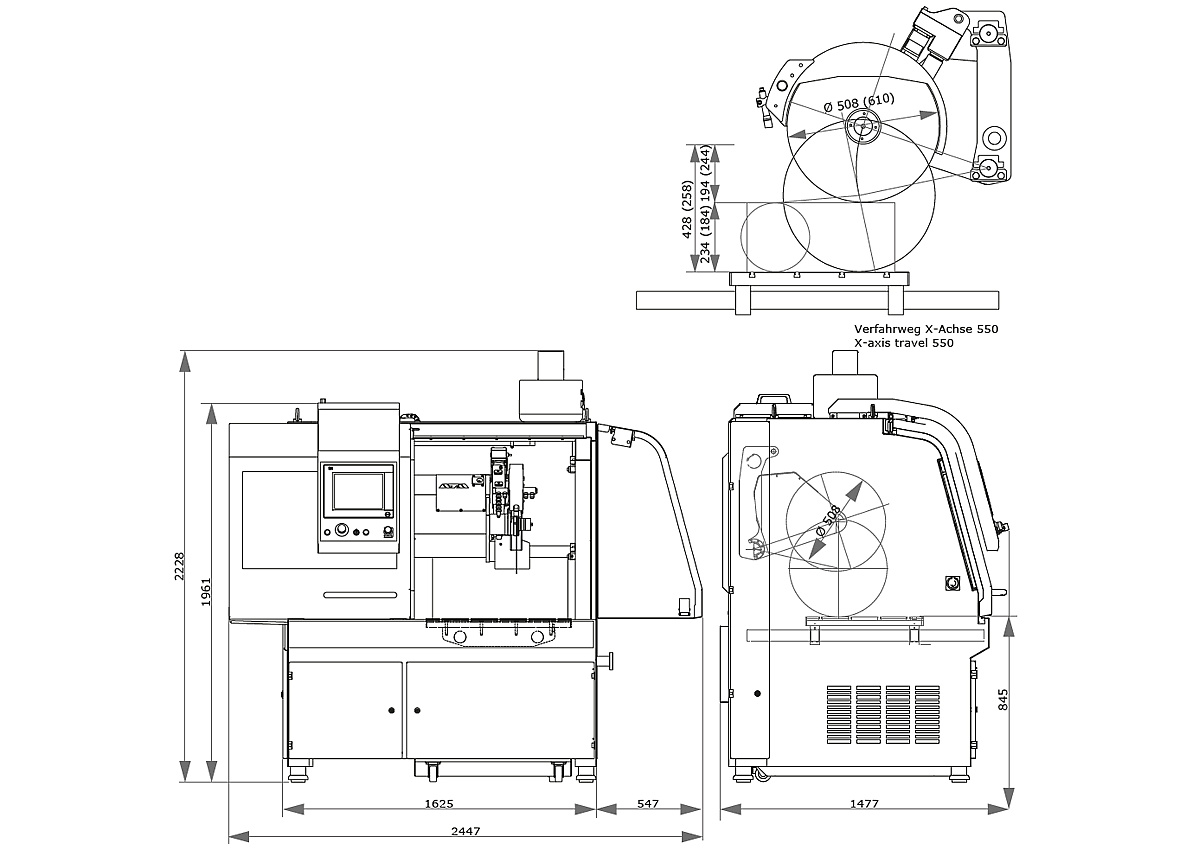

| L x A x P | 1488 x 1960 x 1477 mm |
| Peso | ~ 1600 kg (dependendo do equipamento) |
Sujeito a alterações técnicas e erros
