O Qcut 600 BOT é uma cortadora robótica totalmente automático com máx. 5 eixos para uso de discos de corte com tamanho de até 610 mm / 24“.
A cortadora robótica Qcut 600 BOT abre novas possibilidades com seus 5 eixos (eixos X, Y, Z, B, C) e a mesa da máquina de tamanho generoso (Ø 600 mm) abre novas possibilidades de aplicação. O deslocamento automático (eixo X) e o corte transversal (eixo Y) atingem velocidades de até 80 mm/seg graças a seus acionamentos altamente dinâmicos.
A mesa giratória (eixo B) tem uma faixa de rotação de 360° e pode ser estendida modularmente com um eixo rotativo adicional (eixo C - faixa de rotação de eixos combinados: eixo B: 200° / eixo C 360°).
A proteção do disco de corte é guiada paralelamente durante o corte para aumentar a capacidade de corte do disco de corte. A grande porta deslizante e lateral, com trava de segurança quando o disco de corte se move, garante o melhor acesso possível à grande mesa da máquina.
A refrigeração por recirculação e a lubrificação central automática estão integradas no corpo da máquina de construção robusta em aço. O Qcut 600 BOT também pode ser equipado com uma unidade de filtro de correia como alternativa à unidade de resfriamento de recirculação.
A função teach-in permite uma programação amigável das posições de corte, aproximando as posições individuais. O processo multiposição MPP permite o posicionamento simultâneo e a inicialização automática de diferentes componentes na mesa de fixação. Isso elimina a necessidade de reapertos demorados dos componentes.
A medição dinâmica do disco de corte leva a resultados de corte reprodutíveis com qualidade consistente. Ao monitorar automaticamente o diâmetro atual do disco de corte, os parâmetros de corte são ajustados após cada corte para que a velocidade e a profundidade de corte permaneçam constantes.
Para otimizar a qualidade do corte, a máquina detecta automaticamente singularidades locais do material, como áreas endurecidas, e regula a taxa de avanço dependendo da força de corte. Ao iniciar um novo corte, o componente é automaticamente detectado e aproximado em velocidade reduzida (controle de inicialização suave).
O diagnóstico direto de falhas e o suporte on-line da QATM podem ser fornecidos por meio de uma conexão VPN usando uma conexão de Internet de banda larga existente.
O eixo C modular na mesa abre novas possibilidades para posicionar componentes complexos com precisão. A solução patenteada de eixos rotativos combinados elimina a necessidade de reapertos demorados e o uso de ferramentas de fixação adicionais.

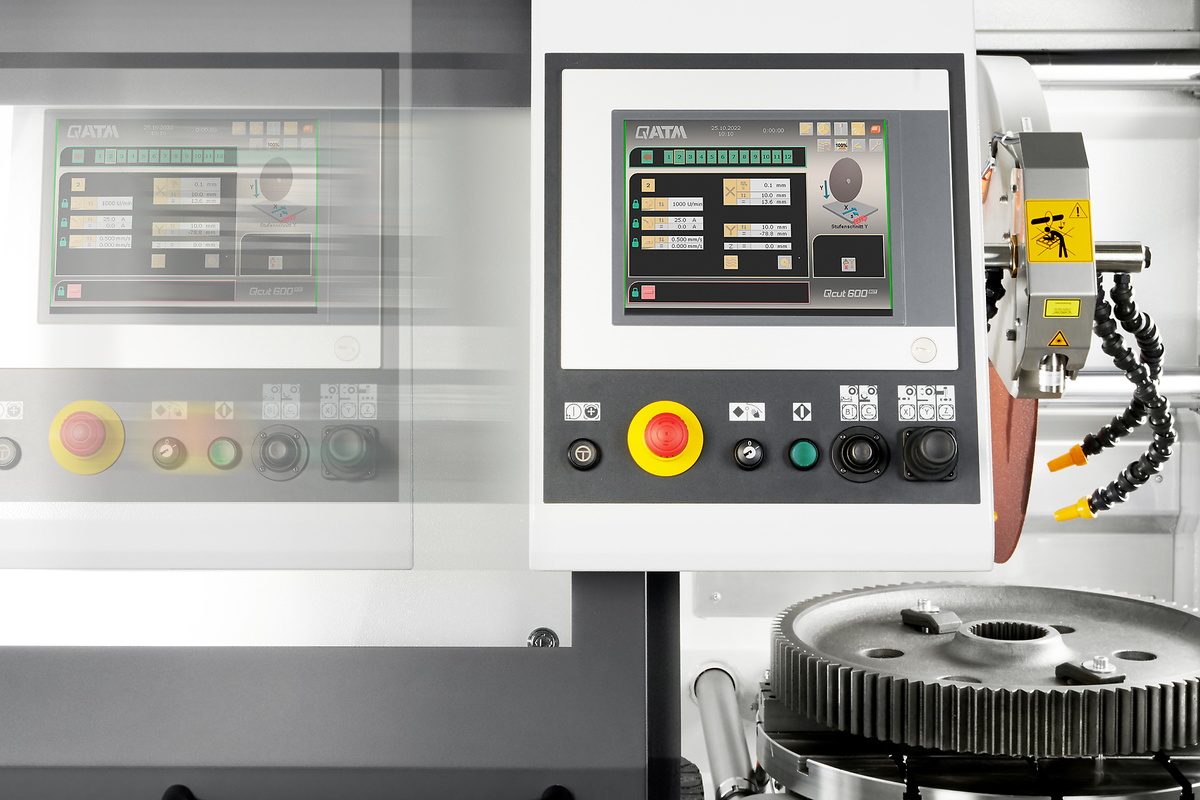

1. Painel de controle ergonômico
2. Eixo opcional de rotação
Eixo - C
3. Máquina com estrutura robusta
4. Máquina com grande mesa
5. Porta lateral
6. Medição automática do disco de corte
7. Eixo rotacional
Eixo-B
Componentes grandes podem ser colocados diretamente por empilhadeira ou guindaste através da ampla porta deslizante.
O corte é mais confiável, seguro e eficiente quando processado com os ingredientes certos: conhecimento, cuidado e a escolha certa de consumíveis e instrumentos.
Nossos dispositivos de fixação inovadores são usados para prender peças de trabalho de forma segura e precisa, garantindo processos de corte e moagem exatos. Há uma ampla gama de diferentes dispositivos de fixação que foram desenvolvidos para aplicações específicas e tamanhos de peças de trabalho.
Máquina configurável com 4 (X/Y/Z/B) ou 5 eixos (X/Y/Z/B/C)
| Disco de corte | até ø 610 mm / 24“ |
| Profundidade máx. de corte do disco | 244 mm (disco de corte ø 610 mm) |
| Tamanho da flange do disco | ø 32 / 40 mm |
| Eixo X (Corte horizontal) automático | 550 mm |
| Eixo Y (Corte vertical) automático | 360 mm |
| Eixo Z (Corte paralelo) automático | 550 mm |
| Precisão eixo Z | 0,1 mm |
| Eixo-B | 4 eixos: 360° 5 eixos: 200° |
| Eixo-C | 4 eixos: - 5 eixos: 360° |
| Mesa | ø 600 mm, aço inoxidável |
| Ranhura | 12 mm |
| Velocidade | variável 1000 - 2400 rpm |
| Potência operacional (acionamento principal) | 15 kW, S1 |
| Potência de Alimentação | 30 kVA |
| L x A x P | 1640 x 2200 x 1480 mm |
| Peso | aprox. 1600 kg (dependendo da configuração) |
Sujeito a alterações técnicas e erros
