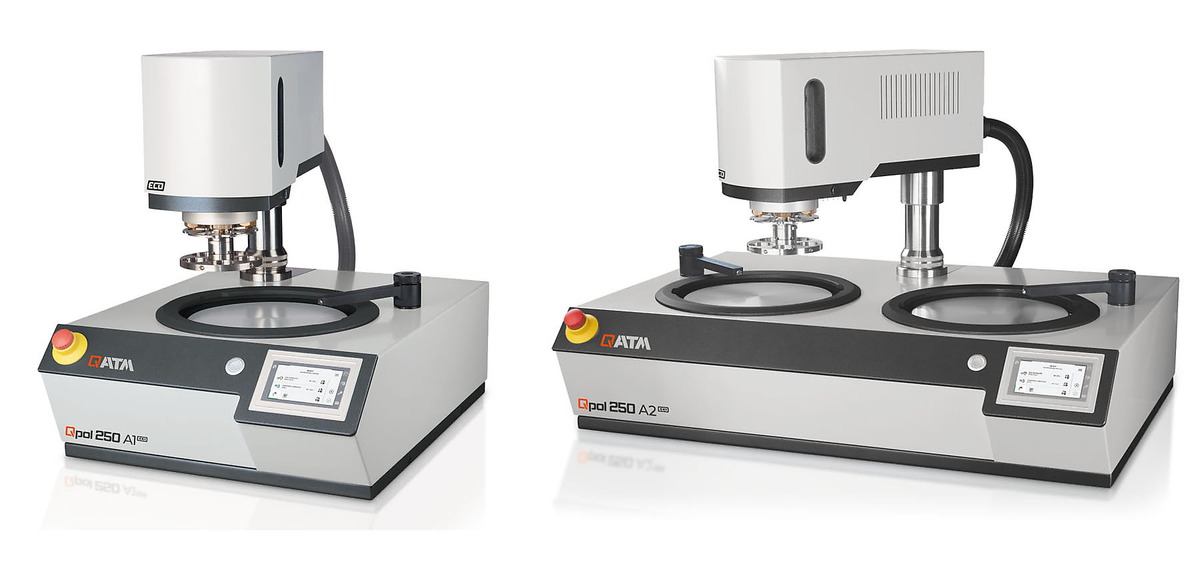

Os Qpol 250 A1/A2-ECO são máquinas de moagem e polimento de roda única ou dupla para o laboratório materialográfico, adequadas para rodas de trabalho de Ø 200/250 mm.
As máquinas são convenientemente operadas por uma tela sensível ao toque de 4,3 polegadas. O novo suporte para a roda de trabalho (design de disco único) possibilita a preparação de amostras materialográficas sem disco de suporte sem comprometer o desempenho. O software de controle permite editar e salvar até 200 métodos de preparação, protegidos por um gerenciamento de contas de usuários.
O processo da preparação atual é visualizado por uma barra de status. É possível selecionar um sinal acústico adicional ao final de cada etapa de preparação no menu de serviços. Pressão, velocidade e direção de rotação (cabeçote e disco de trabalho) são ajustáveis.
Uma função de ciclo de centrifugação (Impulso de Limpeza) ajuda a secar ao ar livre o meio de moagem e polimento a 750 rpm ao final do processo de preparação em 3 segundos.
O cabeçote de lixamento e polimento ECO com limites de giro ajustáveis está equipado com garras rebaixadas em ambos os lados e botões integrados para fácil giro e ajuste. Uma grande folga entre a superfície de trabalho e a cabeça de polimento garante a troca conveniente do porta-amostras.
Após a remoção do anel de proteção contra respingos, o disco de trabalho fica livremente acessível. O disco é preso automaticamente quando colocada no novo sistema de embutimento. Ao levantar o disco, todas as peças abaixo ficam acessíveis para facilitar a limpeza.

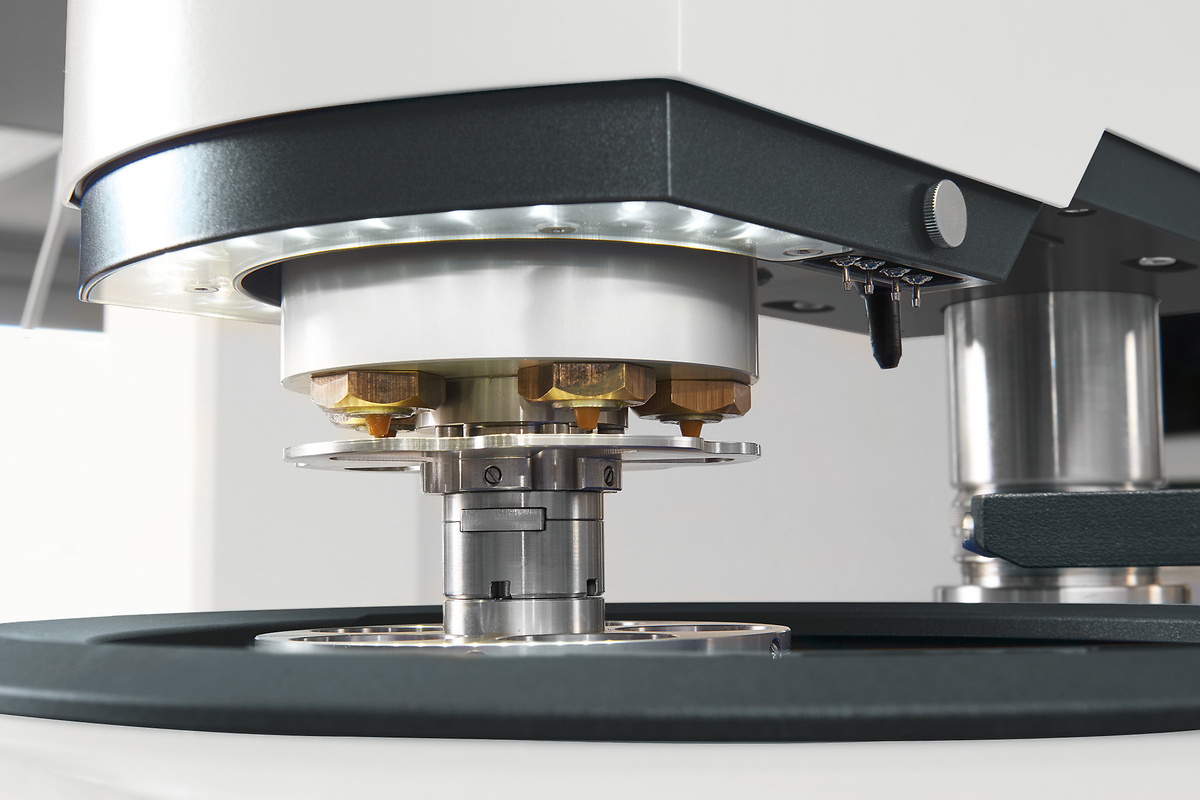

A cabeça de polimento ECO está equipada com iluminação LED da área de trabalho e um suporte para os bicos do sistema de dosagem Qdoser ECO. A água é fornecida automaticamente através da cabeça.
A QATM oferece uma ampla seleção de porta-amostras padrão em vários diâmetros e para diferentes aplicações e máquinas. Amostras com dimensões incomuns podem ser fixadas com a ajuda de porta-amostras de design especial.
A máquina é operada e programada através do tela sensível ao toque de 4,3”. Os métodos de preparação para preparação de amostras podem ser editados e salvos. Também é possível preparar amostras manualmente.
As lixadeiras e politrizes automáticas podem ser combinados com o sistema de dosagem totalmente automático Qdoser ECO ou a solução de dosagem manual Qdoser One, oferecendo assim um alto grau de flexibilidade para preparação de amostras e facilidade de uso.
A tampa de proteção opcional para as máquinas de moagem e polimento da série Qpol 250/300 está disponível em 2 versões:
A cabeça de moagem e polimento ECO+ exerce uma pressão única de 5 a 80 N e uma pressão central de 20 a 350 N. Até 6 amostras de Ø 50 mm podem ser movidas a uma velocidade variável com suportes de amostra de Ø 185 mm.
1. Cabeça de polimento ECO / ECO+
2. Unidade de Dosagem Qdoser ECO
3. Controle
4. Rodas de trabalho
4. Unidade básica
As unidades de dosagem totalmente automáticas Qdoser ECO e Qdoser ECO+ aceleram os processos de moagem e polimento no laboratório materialográfico e são projetadas para uso com as máquinas de moagem automáticas da série Qpol 250/300 A. 4 garrafas de vidro rosqueáveis de 500 ml podem conter suspensões de diamante, lubrificante ou suspensões de polimento final e podem ser enchidas por uma tampa separada, mesmo durante a operação. Elas são rapidamente removidas para uma fácil limpeza. Uma função de retro-lavagem mantém os tubos limpos.
O agitador magnético integrado na unidade de controle da série Qpol 250/300 A impede que a suspensão se deposite. A agitação automática das suspensões garante um bom resultado de preparação devido à distribuição ótima das partículas de polimento antes do uso.
Os bicos dosadores são facilmente acoplados à cabeça de moagem e polimento. A dosagem é controlada de forma totalmente automática pelo software dos dispositivos Qpol.
A moagem e o polimento são mais confiáveis, seguros e eficientes quando processados com os ingredientes certos: conhecimento, cuidado e a escolha certa de consumíveis e instrumentos.
| Variante do modelo | Prato único |
| Discos de trabalho | ø 200/250 mm |
| Número de amostras (compressão individual) | 1-6 amostras ø 40 mm |
| Força de compressão individual | variável, 5-80 N |
| Força de compressão central | variável, 20-350 N |
| Potência de Alimentação | 2.3 kVA |
| Potência operacional (lixadeira) | 0.55 kW (S1) |
| Potência operacional (cabeçote para lixar) | 0.18 kW (S1) |
| Rotação (lixadeira) | 30 - 600 min-1 |
| Rotação (cabeçote da lixadeira) | 30 - 160 min-1 |
| L x A x P | 511 x 530-610 x 710 mm |
| Peso | ~ 64 - 72 kg |
| Conexão de água | 1x ligação de água fresca R½“ máx. 6 bar |
| Dosador (opcional) | Qdoser ECO |
| Variante do modelo | Prato duplo |
| Discos de trabalho | ø 200/250 mm |
| Número de amostras (compressão individual) | 1-6 amostras ø 40 mm |
| Força de compressão individual | variável, 5-80 N |
| Força de compressão central | variável, 20-350 N |
| Potência de Alimentação | 2.3 kVA |
| Potência operacional (lixadeira) | 0.55 kW (S1) |
| Potência operacional (cabeçote para lixar) | 0.18 kW (S1) |
| Rotação (lixadeira) | 30 - 600 min-1 |
| Rotação (cabeçote da lixadeira) | 30 - 160 min-1 |
| L x A x P | 901 x 530-610 x 710 mm |
| Peso | ~ 78 - 85 kg |
| Conexão de água | 1x ligação de água fresca R½“ máx. 6 bar |
| Dosador (opcional) | Qdoser ECO |
Sujeito a alterações técnicas e erros
