O design particularmente robusto e potente da lixadeira plana Qgrind XL permite a remoção máxima de material com alta precisão.
A função Controle de Força garante resultados de lixamento reproduzíveis com os sistemas de medição eletrônicos integrados. Ao selecionar e combinar diferentes modos de moagem, são alcançadas taxas máximas de remoção de material (desbaste) e excelentes superfícies de amostra (acabamento). Com a função de software SmartGrind, o processo de lixamento pode ser monitorado continuamente e tornado particularmente eficiente por meio da determinação totalmente automática dos intervalos de dosagem. A integração de uma estação de limpeza e a interface de software intuitiva estabelecem novos padrões de conveniência e facilidade de uso.
O cabeçote de lixamento e o dosador diamantado são equipados com um robusto sistema controle de força e permitem lixamento com alta força de modo reprodutível. As células de carga integradas e o inovador controle de força motorizado garantem a remoção de material definida e a máxima confiabilidade do processo.
No modo totalmente automático (Smartgrind), o processo de moagem é avaliado continuamente e a necessidade de moagem da pedra é determinada automaticamente e controlada de forma eficiente. As pedras também podem ser lapidadas em intervalos predeterminados, bem como manualmente. A altura restante da pedra, o desgaste com a solução diamante e o fluxo do processo são mostrados dinamicamente no visor.
Ao desbastar amostras metalográficas planas, tanto as altas taxas de remoção quanto as amostras planas com alta qualidade superficial são os objetivos. No modo de lixamento “desbaste”, a remoção de material pode ser aumentada em até 20% em comparação com os processos convencionais, reduzindo significativamente os tempos de processo. No modo "Acabamento“, a qualidade da superfície é melhorada em até 15%. A combinação de diferentes modos produz ótimos resultados de moagem com máxima eficiência.
O QATM Qgrind XL vem com um sistema para medição precisa da remoção de material – independentemente do tempo de operação, tipo de amostra, material e dureza, você pode monitorar facilmente a altura do material já removido.
Pedras de moagem de óxido de alumínio ou carboneto de silício de alta qualidade estão disponíveis para as várias aplicações. Rebolos diamantados com resina sintética podem ser usados para desbaste plano de materiais cerâmicos e metais duros. Os meios de desbaste, especialmente otimizados para processos de desbaste materialográfico, são projetados para altas taxas de remoção, qualidades de superfície e planicidade. Os meios de moagem QATM são aprovados para velocidades de rotação de até 2000 rpm como padrão.
Na estação de limpeza as amostras são limpas automaticamente com água, etanol e ar e por centrifugação de até 800 rpm (ajustável). Assim, cada etapa de preparação é finalizada com uma etapa de limpeza.

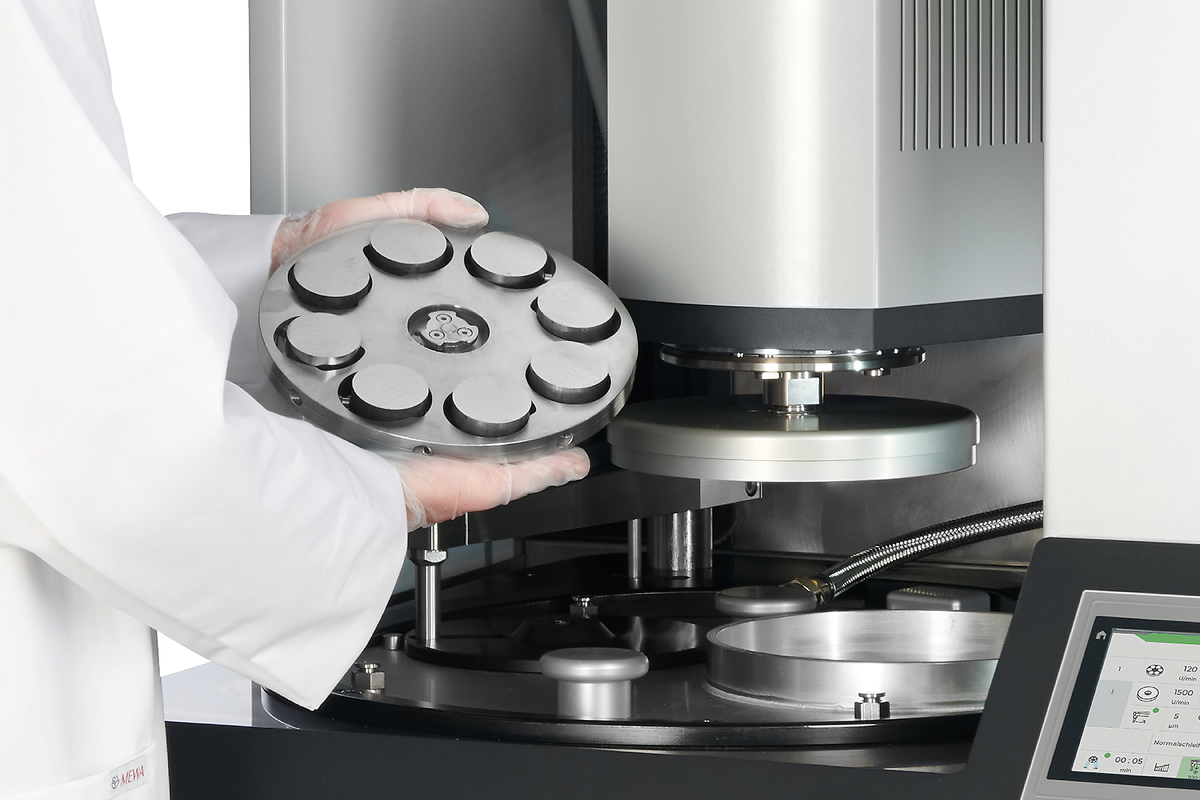

A QATM oferece uma ampla seleção de porta-amostras padrão com diferentes diâmetros e para uma variedade de aplicações e máquinas. A fixação de amostras com dimensões incomuns pode ser realizada com porta-amostras especiais.
Os requisitos básicos ao desenvolver a lixadeira automática Qgrind XL eram um corpo e uma cabeça de polimento de máxima estabilidade. Esses requisitos formam a base para um processo de lixamento robusto e de baixa vibração. Uma sólida construção em aço, revestida a pó e uma área de trabalho revestida com aço inoxidável enfatizam o design sustentável e, ao mesmo tempo, moderno e compacto da máquina – feito na Alemanha.
Um motor de acionamento de 4 kW aciona a pedra de amolar do Qgrind XL e garante alta remoção de material e velocidades de rotação de até 2000 rpm. O porta-amostra é acionado no cabeçote de moagem com até 1,1 kW, o que significa que forças de moagem de até 750 N podem ser alcançadas. A velocidade de ambos os sistemas pode ser controlada de forma variável.
A cobertura de segurança motorizada de acrílico protege a área de trabalho da máquina. A cobertura transparente está equipada com um interruptor de segurança e abre-se automaticamente quando o programa termina. Para facilitar a limpeza, a cobertura pode simplesmente ser desmontado.
O design moderno do software de controle QATM comprovado permite uma operação intuitiva e fácil de usar. Todos os parâmetros do processo são claramente exibidos e podem ser facilmente configurados por toque. O processo de moagem é monitorado continuamente e exibido graficamente usando a função de software SmartGrind.
Características de desempenho
Um tanque circulação para resfriamento pode ser perfeitamente integrado à base da máquina e é facilmente acessível através da porta empurre para abrir. Orientação lateral da unidade extensível e unidade de rolagem através de trilhos deslizantes. Durante o processo de lixamento, o fluxo e a temperatura do refrigerante são monitorados no software. Dependendo da aplicação, diferentes sistemas de resfriamento de circulação podem ser usados com o Qgrind XL.

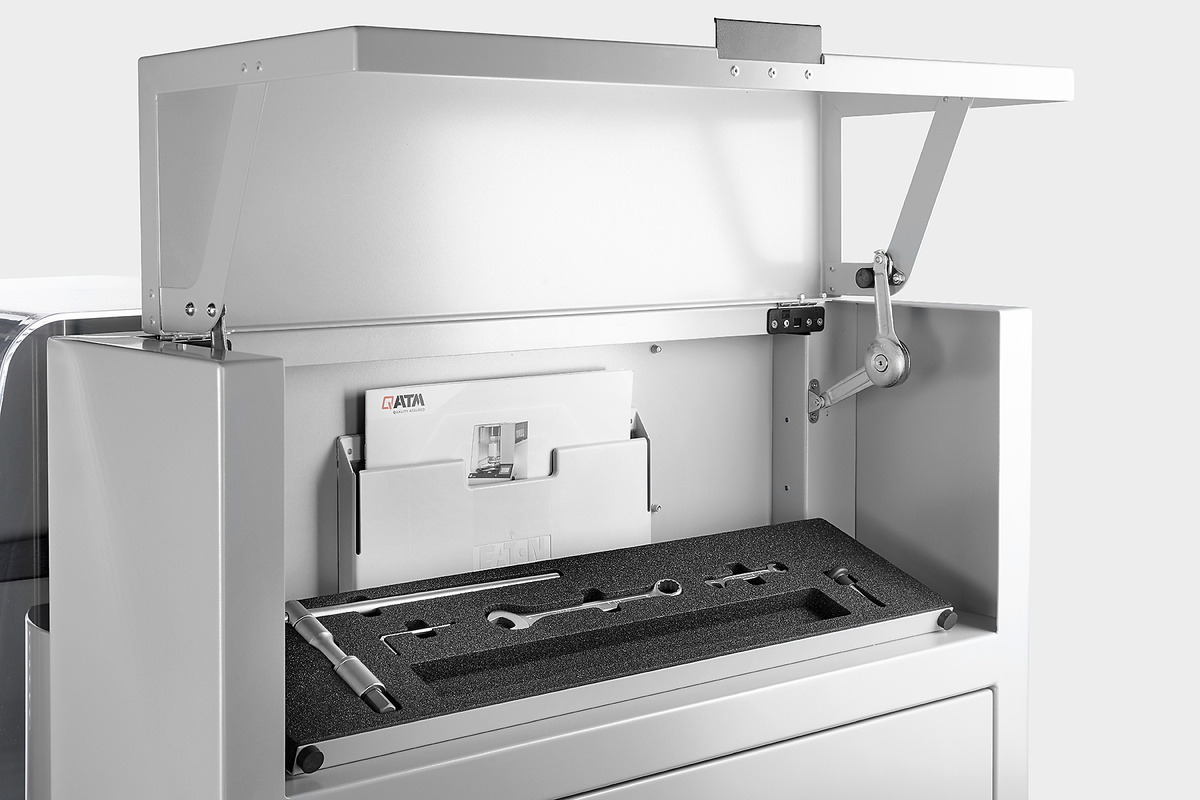

O compartimento de ferramentas integrado na carcaça da máquina é particularmente prático. Isso significa que você sempre tem acesso fácil a todas as ferramentas.
Uma mangueira de enxágue integrada permite a limpeza manual da área de trabalho.
A lâmpada de sinalização opcional permite o monitoramento do seu Qgrind XL à distância: As luzes vermelha/amarela/verde mostram rapidamente o estado atual da máquina.
Sucção direta do vapor da área de trabalho através do bocal de sucção.
A moagem é mais confiável, segura e eficiente quando processada com os ingredientes certos: conhecimento, cuidado e a escolha certa de consumíveis e instrumentos.
| Aplicação | Lixamento plano automatizado de espécimes materialográficos |
| Campos de aplicação | Preparação de superfícies de amostra para análise materialográfica |
| ø da lixadeira | ø max. 356 mm |
| Velocidade de moagem de pedra | variável (1000 - 2000 rpm) |
| Porta-amostra | ø 160 - 204 mm |
| Velocidade do porta-amostras | variável (30 - 160 rpm) |
| Direção de funcionamento do porta-amostras | sentido horário/anti-horário |
| Sistema de pressão | força de pressão central, controle de força eletromotriz |
| Força de pressão do porta-amostras (central) | 50 - 750 N |
| Medição de remoção | Precisão de exibição de ±0,1 mm com remoção de 1 mm |
| Faixa de remoção | 0.1 mm - 10 mm |
| Potência de acionamento (lixadeira) | 4 kW (S1 operação) |
| Potência do motor do suporte de amostras | 0.75 kW (S1 operação) |
| Potência de Alimentação | 9 kVA |
| Fonte de alimentação | 400 V / 50 Hz (3Ph / N / PE), 480 V / 60 Hz (3Ph / N / PE), 220 V / 60 Hz (3Ph / N / PE) |
