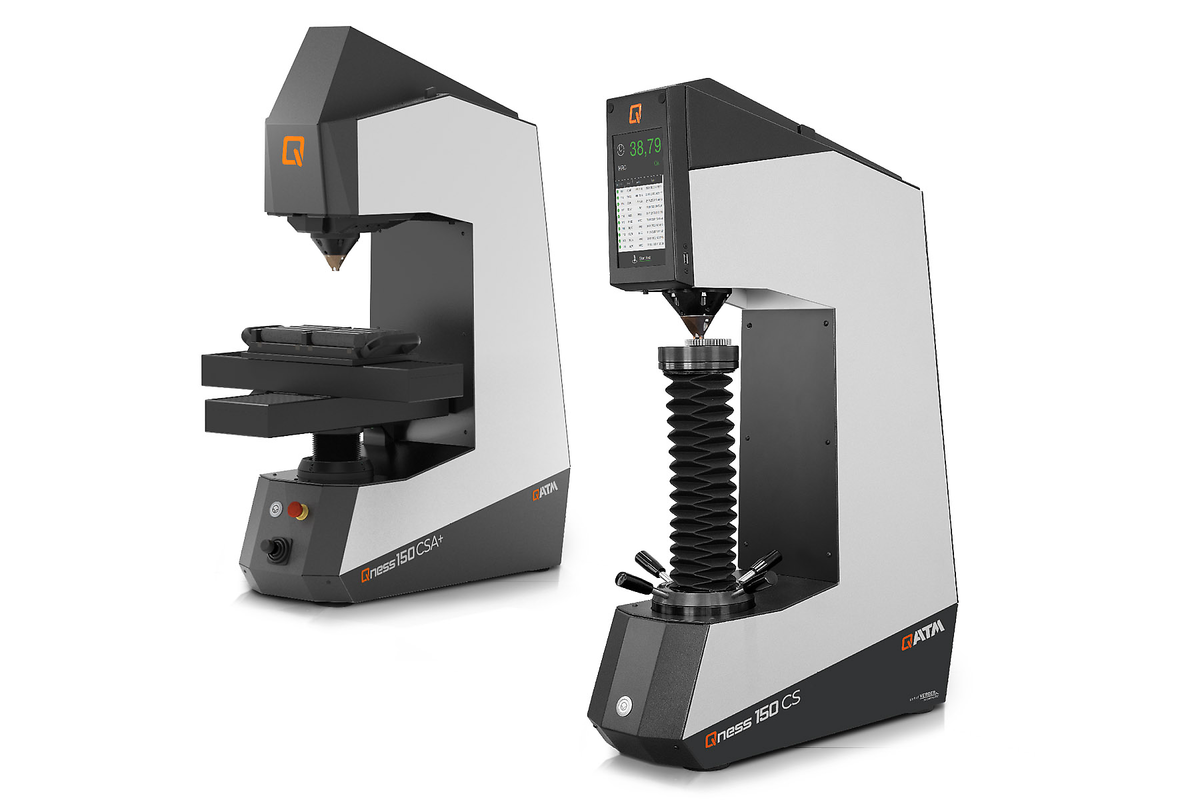

O Qness 150 CSA+ incorpora o melhor de todos os conceitos e práticas comprovados: a versatilidade de um testador de dureza automático e a velocidade dos nossos testadores Rockwell.
Um slide XY totalmente automático garantirá testes de dureza de alta precisão. É ideal para testes de séries e progressões totalmente automáticos em peças com alturas de teste idênticas. No entanto, testes individuais também podem ser realizados.
Vantagens do Produto
Rockwell
DIN EN ISO 6508, ASTM E-18
Plastics
DIN EN ISO 2039
Conversões integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Aplicação de força eletrônica e controle de malha fechada
Seu laboratório virtual para gerenciar, controlar e relatar seus dispositivos QATM. Mantenha sempre um olho no progresso das medições de seus testadores de dureza. Atualizações automáticas de software podem ser realizadas e backups podem ser salvos via nuvem. Todas as configurações são, claro, totalmente personalizáveis. iot.verder-scientific.com
A iluminação LED embutida na área de trabalho simplifica o posicionamento preciso da peça de teste, aumentando assim a conveniência de operação.
Não há necessidade de longas pausas para re-configurar o equipamento devido a pontos de teste inacessíveis. A cabeça de fixação pode ser removida com 2 parafusos. Agora, até mesmo pontos de teste em contornos difíceis de alcançar podem ser acessados com facilidade.
Nenhuma mesa adequada na área de testes? Sem problemas! O Qness 150 CS/CSA ECO combina perfeitamente com o pedestal opcional da máquina. O subquadro de qualidade superior é compatível com a cor do dispositivo de teste de dureza. O pedestal da máquina inclui um compartimento espaçoso e bloqueável para guardar acessórios. Faia (40 mm de espessura) com furo do fuso.
A altura da mesa de teste é infinitamente ajustável (a posição pode ser fixada) por meio do guia de fuso com rolamentos livres de folga - ideal para testes de série e progressão totalmente automáticos em peças com altura de teste idêntica. A sequência de teste é realizada sem fixação. Testes individuais também podem ser realizados com a braçadeira de fixação articulada patenteada.
O slide automático XY com acionamento de posicionamento de alta precisão permite extensivas séries de testes e curvas de dureza. Joystick externo para controle do eixo. Superfície de suporte utilizável: 180 x 200 mm, Caminho de travessia: X 220 / Y 220 mm.
Uma gama completa de dados relevantes, como padrões de teste, métodos de teste e campos de usuário, pode ser ativada por meio de revistas de amostras pré-definidas. A QATM pode fornecer a configuração de fixação mais adequada, matrizes e sistemas de cassete para cada necessidade.

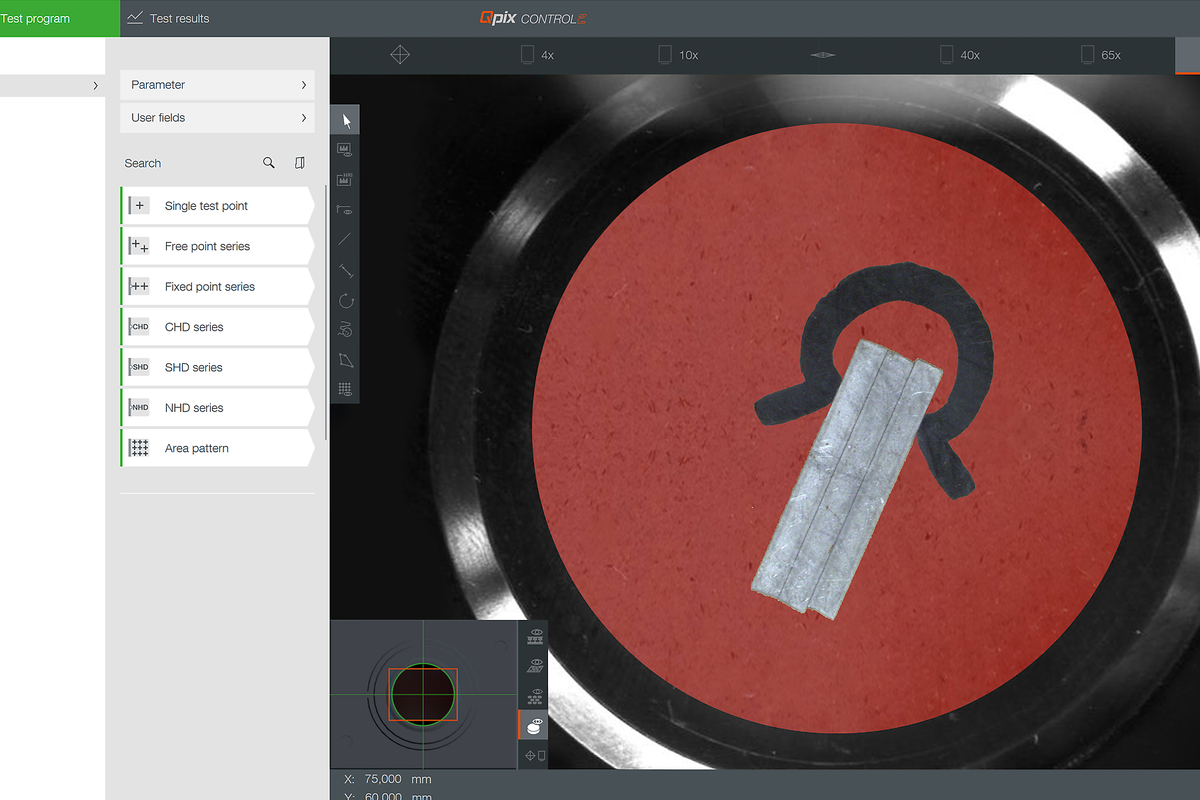

Facilidade de uso definitiva com câmera colorida de 5 megapixels para gravar a amostra inteira para uma visão geral perfeita e documentação no protocolo. É padrão nas versões CSA+ registrar a superfície inteira da mesa como imagem da amostra.
High-performance induction motor facilitates an ideal workpiece clamping force. Clamping power is adapted to the test method and is automatically set to be greater than the test force. Operators do not need to set levels and can rely on the device to guarantee safe, optimized adaption.
A QATM é o lugar certo para aconselhamento sobre requisitos complexos e dispositivos de fixação! Teremos prazer em aconselhar, conceber, personalizar e implementar uma solução para você. Apenas a solução correta de fixação de componentes pode garantir resultados confiáveis.
A QATM configura o durômetro Rockwell Qness 150 CS ECO com um sistema de medição de profundidade direto e ultra preciso da HEIDENHAIN, posicionado exatamente no eixo do penetrador. Isso omite as imprecisões de medição causadas pela deformação no sistema. Outro benefício imbatível: a profundidade de indentação pode ser medida diretamente - e absolutamente, e pode ser facilmente calibrada de acordo com as últimas normas Rockwell ASTM E 18:2020 e DIN EN ISO 6508.
Intuitivo, claramente organizado e profissional: software de teste de dureza Qpix Control2 de próxima geração, desenvolvido com base em feedback e contribuições de clientes para máxima facilidade de uso. Imagens 3D e uma variedade de elementos de controle e visualizações de fácil entendimento incluídos no software. Ele estabelece novos padrões em teste de dureza.
Amostras idênticas podem ser configuradas no software em escala como um modelo 3D.
Modo de teste de economia de tempo ‘Complete todas as indentações - então avalie’ e ‘Parada Ideal’ para completar a série de testes assim que o limite de dureza inferior for reduzido.
Qconnect é a interface no software QATM Qpix Control2, fornecendo aos clientes um portfólio completo de conectividade entre dispositivos - de produção em série, interfaces XML abertas (bidirecionais) e soluções de plug-in pré-especificadas, como o QDAS Plug-In + , por meio de soluções de conectividade específicas do cliente implementadas completamente pela QATM. Temos uma solução profissional para cada necessidade de aplicação.
Faixa de força de teste | 1 - 250 kg (9.81 - 2450 N) |
posição das ferramentas | 1 |
Software | QPIX CONTROL 2 |
Ajuste de altura | Motorizado |
Altura de teste | 140 mm |
Profundidade da garganta | 238 mm |
Mesa de teste | 180 x 200 mm |
Caminho transversal | X 220 / Y 220 mm |
Peso máximo da peça | 100 kg |
Peso do dispositivo básico | 140 kg |
Visor | - |
Sequência de teste | aplicação de força totalmente automatizada / eletrônica |
Operating system / Hard drive | Windows 10 IoT / 128 GB SSD |
Portas | 1x RJ45 (Ethernet) |
