Durante o desenvolvimento das unidades Qness 200, foi dada especial atenção aos seguintes aspectos: Máximo desempenho com mínimo esforço.
O conceito comprovado com cabeça de teste fixa e fuso móvel, bem como sua compacidade, dão o nome ao Qness 200 CS, a torre de cinco vezes fabricada com precisão sua velocidade.
Com uma altura de teste de até 250 mm e uma projeção de 238 mm, o Qness 200 é ideal para peças pequenas e médias.
Vídeo do Produto
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Aplicação de força eletrônica e controle de malha fechada
Conversões integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Seu laboratório virtual para gerenciar, controlar e relatar seus dispositivos QATM. Mantenha sempre um olho no progresso das medições de seus testadores de dureza. Atualizações automáticas de software podem ser realizadas e backups podem ser salvos via nuvem. Todas as configurações são, claro, totalmente personalizáveis. iot.verder-scientific.com
Incomparável em sua classe! Sabemos o quão importante pode ser um dispositivo de qualidade superior de longa duração e garantimos excelente qualidade da nossa série Qness 200 CS/CSA+. Desenvolvido e fabricado na Áustria!
Os módulos de luz XLED revolucionam a avaliação das indentações Brinell: especialmente com indentações Brinell macias, as lentes comercialmente disponíveis podem interpretar resultados de medição imprecisos. As lentes XLED garantem resultados de medição precisos e repetíveis por meio de iluminação direta.
Sem longas trocas de ferramentas para posições de teste inacessíveis. O downholder pode ser girado para dentro e para fora através de ação manual. Além disso, os elementos de fixação podem ser trocados facilmente e adaptados ao componente do cliente.
As câmeras CMOS de 5 megapixels de alta qualidade definem o padrão da indústria atual. Em comparação com outros sistemas de câmeras, é possível uma estabilidade de transmissão muito maior. Além disso, o PC e o durômetro podem ser configurados separadamente mesmo em distâncias maiores.
Uma variedade de elementos de fixação podem ser configurados para atender aos requisitos de ferramentas. A proteção de colisão transparente opcional pode proteger as ferramentas do dispositivo contra danos, garantindo uma visão irrestrita do interior da célula de teste.
Ajuste de altura através de guia de fuso de rolamento de rolos estável e ultra-preciso. Estrutura sólida e sem manutenção. Todos os dispositivos estão disponíveis com um suporte de mesa de Ø 25 mm (adaptador opcional de ¾” disponível) facilitando o uso de uma ampla gama de mesas e dispositivos de teste.
Alterações de indentador excepcionalmente simples e sem ferramentas devido ao mecanismo de liberação rápida do indentador.
Cubra simplesmente aplicações universais: o conceito com eixo rotativo horizontal combina espaço para 5 ferramentas em um design compacto exclusivo. Elementos fechados de três lados garantem uma fixação segura da peça perto do ponto de teste, mesmo com componentes pequenos.
A tela de toque capacitiva ultra plana de 12 ”pode ser elevada, abaixada e inclinada suavemente por meio de articulações esféricas para uso ergonomicamente otimizado.

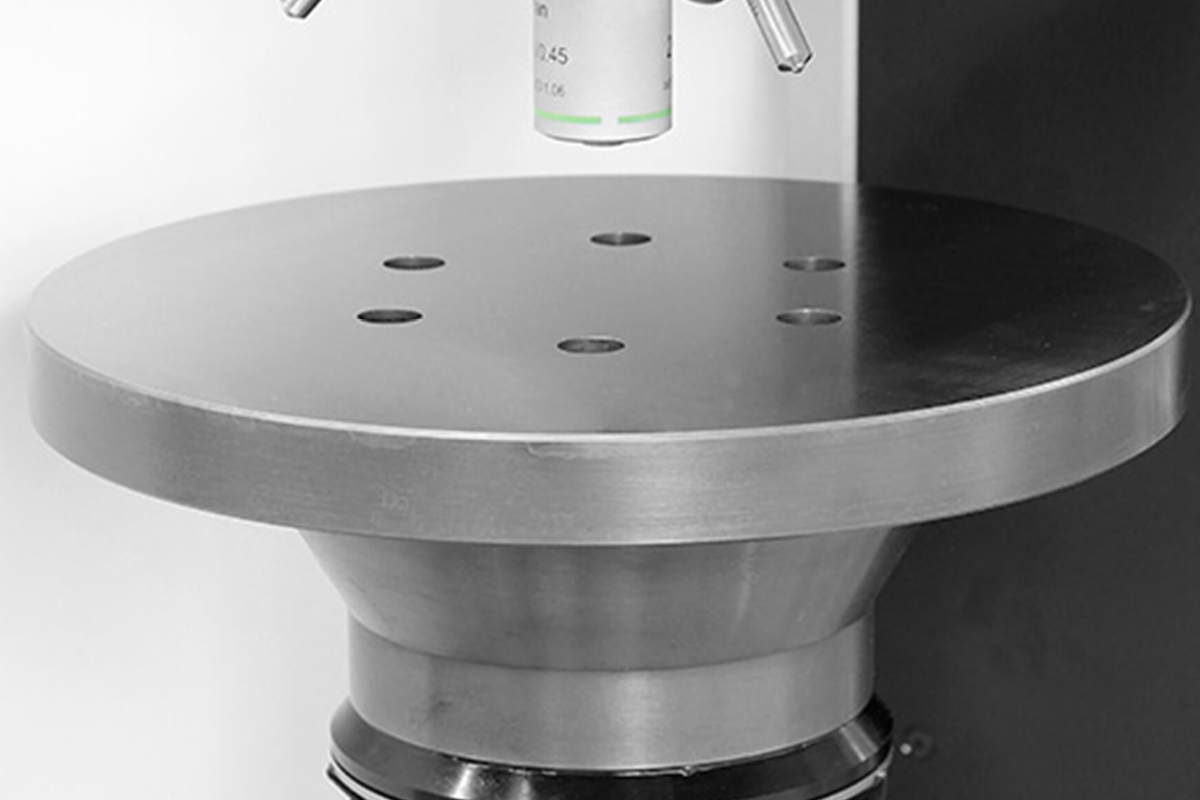

A ampla gama de placas e prismas de teste disponíveis permite que o teste de dureza seja conduzido em itens anormalmente grandes ou esféricos e em objetos de teste com uma superfície de teste irregular.
Todas as máquinas da série ECO podem, se necessário, ser equipadas com um sistema de PC de mesa. Os clientes podem fornecer seu próprio sistema de PC e usá-lo para controlar seu testador de dureza.
A iluminação LED brilhante e uniforme do espaço de trabalho permite o posicionamento seguro da peça de teste. A iluminação da área de trabalho foi projetada para iluminar a área de teste sem sombras perturbadoras.
Uma visão geral clara de todas as funções mais importantes em uma tela garante facilidade de uso e, o mais importante, garante que os resultados dos testes sejam claramente priorizados.
Operação multi toque moderno para zoom simples e navegação fácil pelo menu.
Qconnect é a interface no software QATM Qpix Control2, fornecendo aos clientes um portfólio completo de conectividade entre dispositivos - de produção em série, interfaces XML abertas (bidirecionais) e soluções de plug-in pré-especificadas, como o QDAS Plug-In + , por meio de soluções de conectividade específicas do cliente implementadas completamente pela QATM. Temos uma solução profissional para cada necessidade de aplicação.
| Faixa de força de teste | 0.5 - 187.5 kg (4.9 - 1839 N) |
| posição das ferramentas | 5 (trocador de ferramentas) |
| Software | Qpix T2 |
| Ajuste de altura | manual / fuso |
| Altura de teste | 250 mm |
| Profundidade da garganta | 238 mm |
| Mesa de teste | ø 100 mm |
| Caminho transversal | - |
| Peso máximo da peça | "ilimitado" |
| Peso do dispositivo básico | 132 kg |
| Sequência de teste | aplicação de força totalmente automatizada / eletrônica |
| Sistema de câmera / transferência de imagem | padrão industrial ethernet de 5 MP |
| Sistema operacional / Disco rígido | Windows 10 IoT / 128 GB SSD |
| Portas | 1x USB (frontal) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lentes | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campo de visão (de acordo com o equipamento) | 0.113 x 0.084 mm (100x) to 4.24 x 3.18 mm (XLED2) |
| Opções adicionais | Pedestal de design QATM, proteção contra colisão, laser cruzado, bigornas de teste, prismas, conexões de dados, código de barras/leitor de código QR etc. |
