Teste de dureza totalmente automático na planta com preparação do ponto de teste HBW 10/3000, HBW 5/750, HRC

Uma parceria forte

• Vantagens para o cliente: Fornecedor tudo-em-um - "tudo de uma só fonte"
• longa experiência em automação
• longa experiência em testes de dureza
• soluções completas ajustadas - tempos de ciclo curtos
• encontrar solução com o cliente
• maior eficiência
• serviço profissiona
• feito na Áustria

Área de aplicação

Indústria: ferrarias, fábricas de rolos, laminadores de tubos, fundições, oficinas de endurecimento, aço inoxidável, automotivo, ferroviário, energia, aço, aviação. Peças de trabalho: anéis, barras, pneus, rodas, fundidos, forjados de matriz aberta, placas, folhas, garrafas de aço , blocos de motor, trilhos

Destaques

• métodos padronizados de Brinell e Rockwell segundo para EN ISO e ASTM
• ciclo de teste de dureza totalmente automático
• análise de imagem totalmente automática com ajuste de brilho
• aplicável como solução em linha em construção de laboratório pesado

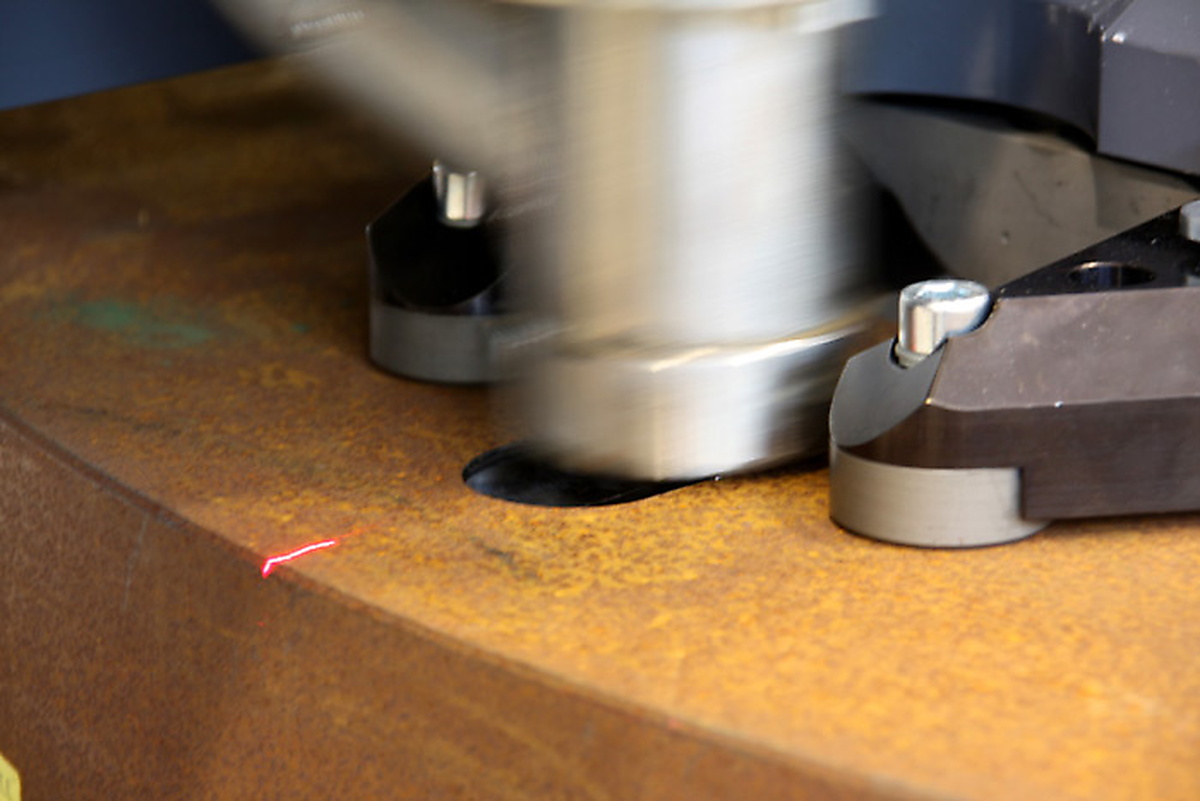

• preparação de ponto de teste totalmente automática
• ajuste exato da profundidade de penetração

Conceito de teste em peças grandes

• tecnologia de ponta, design inovador
• sala de teste para transporte e captura de revista revelável
• para carregar as peças de trabalho de cima, a unidade de teste se move para fora da zona de alimentação
• carga de peça de trabalho possível de 5 lados
• área de teste máx. altura 1600 mm caminho vertical 800 mm profundidade da garganta 650 mm

Software de Controle Qpix T12

• Controle Siemens S7
• Joystick para movimento manual do eixo
• execução acc. para a diretiva europeia CE
• todos os eixos servo controlados
• luz do anel no processo de campo claro e escuro
• foco automático rápido
• possibilidade para o 2º teste manual
• Tela sensível ao toque de 12"
• Windows 7 integrado

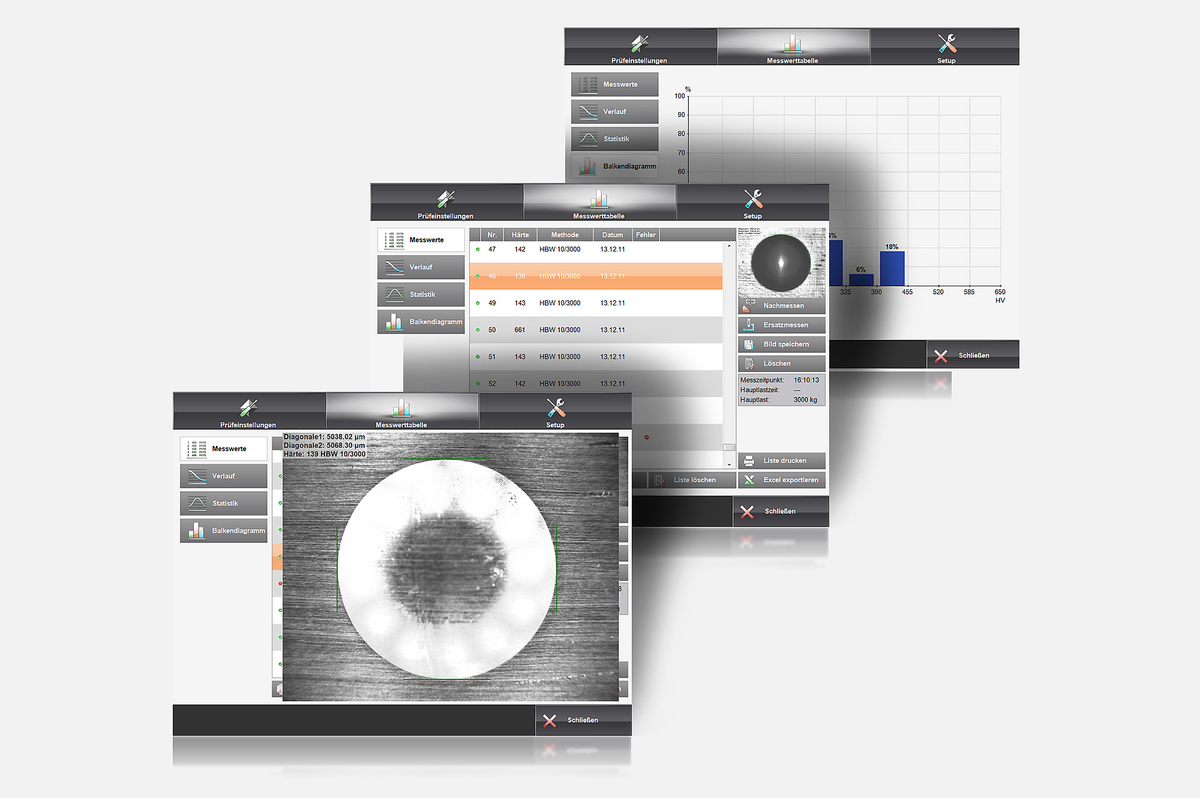

Gestão de dados

• numerosas funções estatísticas: gráfico de barras, progressão, histograma
• exportação da lista de valores de medição como "Excel" (CSV)
• Protocolo de teste A4 como PDF / impressão direta
• armazenamento de dados em pen drive
• link de dados para sistema ERP e banco de dados
• registro de pedido
• valor alvo assumindo
• encaminhamento de valor real

Opções

• marcação via marcador de pino
• sucção de cavacos
• Link Qdas
• Link ERP
• atualização como solução em linha com transportador
• teste ultrassônico, teste VP (análise espectral)
• peça de trabalho integrada
• sistemas de medição
• manipulação de manipuladores
• altura de teste ajustável
• vários pontos de teste com valores médios
• ponto de teste definível via ponto de luz

Qradial Dados Técnicos
