A série de durômetros Qness 60 EVO leva os testes de microdureza a um nível totalmente novo: os dispositivos de laboratório de última geração combinam o melhor dos dois mundos - testes de dureza e microscopia sem concessões e com a máxima conveniência operacional. O revolucionário sistema óptico com câmera colorida fornece resultados reproduzíveis e confiáveis sempre.
O modelo inovador "EVO" deste testador de dureza Vickers / Knoop / Brinell / Rockwell promete automação perfeita e vem com um controle de posicionamento de alta precisão para todos os três sistemas de eixos com escalas de vidro.
Progressões flexíveis XYZ para milhares de pontos de análise permitem um rendimento excepcionalmente alto sem intervenção do operador.
Vídeo do Produto
Modelo em Realidade Aumentada - Visite a página com seu smartphone ou escaneie o código QR em "Ver no Ambiente" e experimente o modelo 3D no mundo real!
Os testadores de dureza QATM analisam com precisão de acordo com todos os métodos de teste padrão e abrangem uma ampla gama.
Os ciclos de teste totalmente automatizados e controlados eletronicamente garantem testes de dureza rápidos e precisos, bem como mudanças rápidas de método e detecção automática do plano focal. Com o pacote Pronto para Testar, todos os métodos de teste Vickers são possíveis com o escopo padrão de entrega.

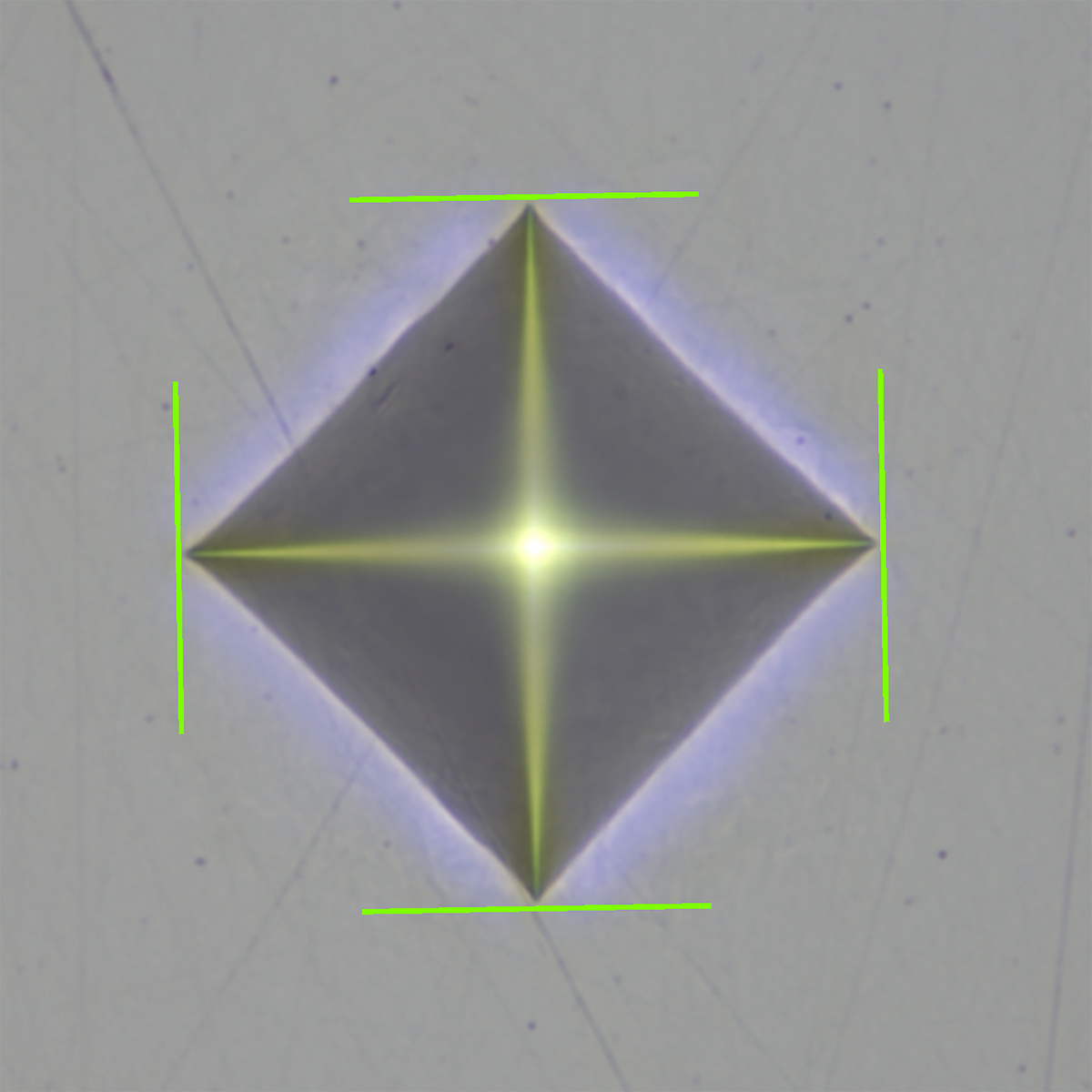

Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Conversões integradas
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* não esta em acordo com os padrões
Seu laboratório virtual para gerenciar, controlar e relatar seus dispositivos QATM. Mantenha sempre um olho no progresso das medições de seus testadores de dureza. Atualizações automáticas de software podem ser realizadas e backups podem ser salvos via nuvem. Todas as configurações são, claro, totalmente personalizáveis. iot.verder-scientific.com
The lens system developed by QATM and manufactured in-house sets new standards. It not only provides crystal clear image quality for hardness testing, but also, through the use of Koehler illumination with white LED light and motor-operated aperture shuttering, produces ideal contrast, even for high magnification images.
Experienced metallurgists concur that the image quality provided by the Qness 60 A+ EVO matches in every aspect that of established, sophisticated microscopes. The modern concept and new lenses in the optic system allow the device to fully meet even the strictest physical ‘test system definition’ requirements, in accordance with DIN EN ISO6507-1/2:2018.
Existem benefícios decisivos na distribuição do movimento vertical em 2 eixos. Por meio do primeiro eixo Z, há controle de movimento dinâmico, permitindo que o penetrador seja posicionado em direção à superfície de teste de forma rápida e conveniente a até 30 mm / s. O segundo eixo Z adicional no sistema QATM oferece um sistema de posicionamento de alta resolução para maior precisão na aplicação de força e focalização.
Até 8 diamantes ou lentes de teste diferentes podem ser montados na torre de teste ultramoderna do durômetro Vickers / Knoop / Brinell Qness 60 EVO. A estrutura compacta é inclinada em 20° para garantir excelente visibilidade da área de teste.
Destaque: Os módulos de teste de dureza recentemente desenvolvidos servem como porta-indentadores modulares, permitindo a adaptação plug-and-play do equipamento de teste Brinell e Knoop a qualquer momento após a entrega.
Além dos métodos ópticos Vickers, Knoop e Brinell, medições Rockwell agora também podem ser realizadas com os novos testadores de microdureza. Um módulo de teste Rockwell especial foi desenvolvido para este propósito.

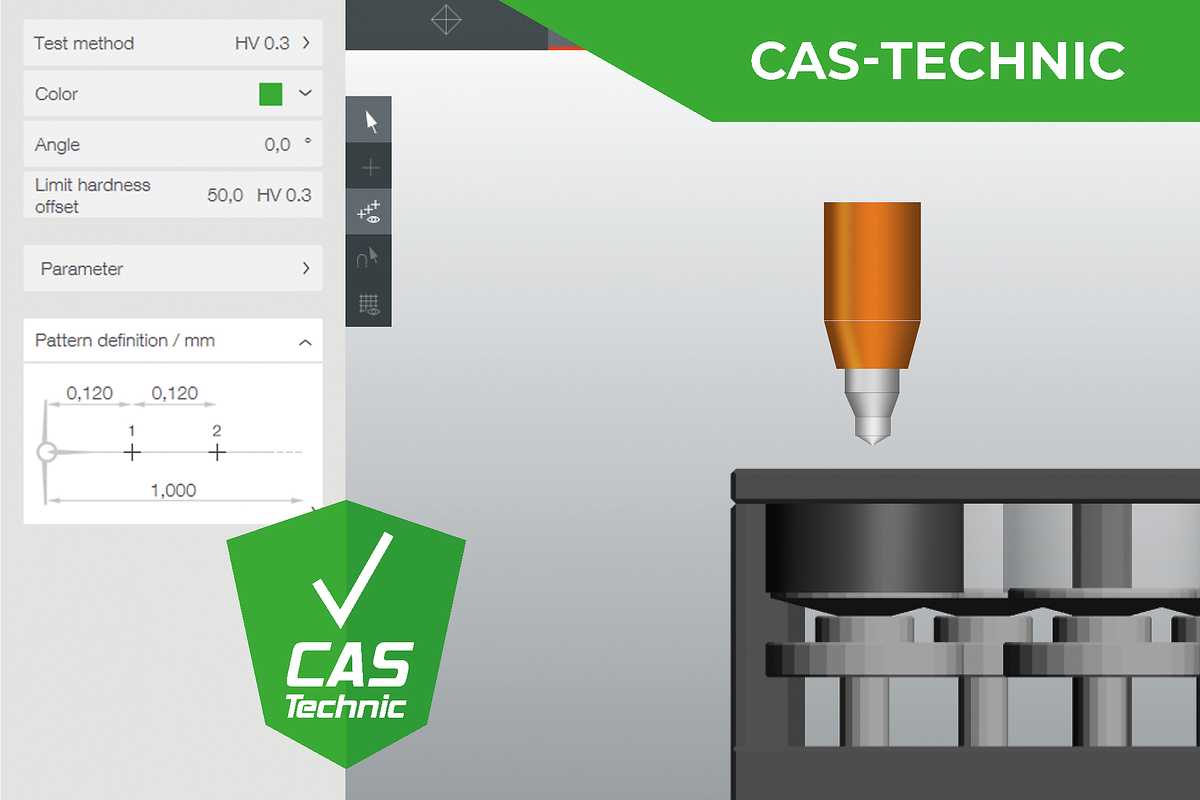

A tecnologia inovadora do sistema de prevenção de colisão (CAS) protege as partes mecânicas do dispositivo usando cálculos de movimento 3D preditivos para visualizar os efeitos de colisões e erros de operação.
O paquímetro digital é compatível com o sistema Qpix Control2 e lê as dimensões, altura e diâmetro dos componentes sem fio e ao toque de um botão, inserindo-os no software. O controle de altura da cabeça de teste no testador de dureza A+ permite que a altura do teste seja alcançada de forma completamente automática, sem necessidade de entrada manual.
O logotipo QATM iluminado exibe o status atual do dispositivo rapidamente. A faixa de intervalos flash indica se o dispositivo está operando automaticamente ou está livre para ser usado em novas tarefas para a equipe em todo o laboratório. Além disso, não só a iluminação LED do espaço de teste, instalada como padrão, permite que as amostras e porta-amostras sejam configurados corretamente, na versão A+ ela garante intensidade de luz uniforme para a imagem da amostra.
Não é coincidência que a maioria dos clientes da QATM escolha a versão ‘A+’ com uma câmera de imagem de amostra embutida. Em poucos segundos, a imagem da amostra é capturada com a câmera adicional (campo de visão de 52 x 39 mm). A imagem oferece excelente suporte de navegação dentro do software, particularmente em combinação com a TECNOLOGIA DE VISÃO DUPLA, e auxilia na documentação aprimorada no relatório de teste compilado automaticamente.
Se imagens de alta qualidade de áreas maiores forem necessárias (por exemplo, para medições de costura de solda), a área pode ser escaneada usando a função HRI. O software Qpix Control 2 combina automaticamente as imagens individuais em uma grande imagem geral.
Amostras idênticas podem ser configuradas no software em escala como um modelo 3D.
Todos os 3 eixos são equipados com o sistema de medição ótica direta como padrão. Os eixos e a torre podem ser posicionados com uma precisão de 1,5 μm, de forma que mesmo camadas finas, ou testes especiais ou coordenadas analíticas, podem ser repetidamente e com precisão aproximados.
A construção exclusiva da torre do trocador de ferramentas altamente dinâmica permite o posicionamento de peças de teste em várias alturas dentro da área de teste. A tecnologia CAS inovadora protege a unidade contra colisões.
O trilho grande opcional dobra a área da superfície da mesa de teste para 300 x 120 mm. Se necessário, a altura do teste também pode ser aumentada de 150 mm para 260 mm.
Parâmetros de teste otimizados e intervalos mais curtos para autofoco serial, regulação de brilho e análise de imagem, facilitam tempos de ciclo imbatíveis durante a operação diária envolvendo dispositivos de teste de dureza da nova linha de produtos de testadores de microdureza; e é ainda mais rápido que o modelo anterior. Outra vantagem do novo conceito de máquina é a ênfase na redução das emissões de ruído em operação e movimento, tornando-o particularmente adequado para trabalho em laboratório.
Vários recursos de economia de trabalho já estão incluídos no modelo básico QATM:
The adjustable surface indentation recognition function reduces the required eff ort of sample preparation for testing the hardness of non-optimum surfaces. Hence, automatic indentation recognition is also possible on critical surfaces (etching, grinding...).
Os suportes de amostra da QATM são projetados para garantir o máximo de produtividade. As mesas de teste de dispositivos 'A+' incluem espaço suficiente para um suporte de amostra de 8 vezes como padrão; até dois suportes podem ser usados em paralelo com o opcional de deslizamento de 300 mm.
A fixação segura de amostras graças a um suporte reprojetado com um limitador de força de fixação integrado simplifica a centralização e o posicionamento da amostra. Uma placa com uma junta esférica fixa a amostra que não pode ser mantida plana para evitar inclinação ou deslizamento durante a análise. Disponível com 1, 4 ou 8 posições de retenção e anéis adaptadores para uma ampla gama de diâmetros de amostra métricos e imperiais.
Componentes de quase todas as formas geométricas podem ser encaixados no suporte de amostra universal. Quatro parafusos de aperto podem ser ajustados variavelmente em diversos sulcos em T.
A QATM é o lugar certo para aconselhamento sobre requisitos complexos e dispositivos de fixação! Teremos prazer em aconselhar, conceber, personalizar e implementar uma solução para você. Apenas a solução correta de fixação de componentes pode garantir resultados confiáveis.
Uma gama completa de dados relevantes, como padrões de teste, métodos de teste e campos de usuário, pode ser ativada por meio de revistas de amostras pré-definidas. A QATM pode fornecer a configuração de fixação mais adequada, matrizes e sistemas de cassete para cada necessidade.
Os prismas QATM também permitem que componentes redondos sejam testados com nossos dispositivos. Benefício: A integração do modelo 3D no software determina automaticamente o centro do componente e o ponto mais alto de cada peça.
A sala de teste claramente organizada, grande e robusta facilita a universalidade. Além disso, prender amostras diretamente em morsas convencionais reduz o esforço necessário para preparar a amostra e expande a gama de possíveis aplicações de teste no futuro. Morsas QATM também estão disponíveis com modelos extras, permitindo que as amostras sejam repetidamente presas exatamente na mesma posição.
Intuitivo, claramente organizado e profissional: Qpix Control2 é um software de última geração para durômetros Brinell / Knoop / Vickers, desenvolvido com base no feedback do cliente e entrada para máxima facilidade de uso. O cabeçote de teste controlado se beneficia de ajuste automático de altura e exploração sem contato, integração completa do suporte de amostra, compatibilidade CAD com imagens 3D e uma ampla gama de elementos de controle 3D de fácil compreensão e visualizações incluídas no software. Ele define novos padrões em testes de dureza.
A máquina se move automaticamente para a altura do suporte de amostra. A imagem da amostra é tirada automaticamente.
AutoSnap - Configuração de linha rápida: Arraste a linha de pontos de teste para a posição desejada. A função serial Auto-Snap corrige o ponto inicial da linha de teste automaticamente.
A sequência de teste é executada de acordo com os padrões de teste de dureza aplicáveis.
Várias progressões e amostras são criadas e completadas de forma "desassistida" (ou seja, 60 progressões em 8 amostras diferentes em uma única execução de teste)
As distâncias entre os pontos de teste são geradas totalmente automaticamente para a distância padrão mínima. Isso torna os resultados dos testes ainda mais precisos. Se a distância for menor do que a exigida pelo padrão, os pontos de teste afetados são destacados de acordo.
Modo de teste de economia de tempo ‘Complete todas as indentações - então avalie’ e ‘Parada Ideal’ para completar a série de testes assim que o limite de dureza inferior for reduzido.
Com base no método selecionado (por exemplo, HV10), o intervalo de dureza adequado é exibido para cada lente, que pode ser medido. A lente mais adequada também é destacada.
Com o software Qpix Control 2, vários dispositivos QATM (por exemplo, um Qeye 800 e um Qness 60 A+ EVO) podem ser operados com o mesmo sistema de PC. É fácil alternar entre os dois dispositivos no software.
O fornecimento em série de funções de 'Soldagem Avançada' facilita a integração simples e compatível com as normas (por exemplo, EN ISO 9015 e EN ISO 22826) de mapeamento de teste para teste de dureza. Os padrões predefinidos podem ser simplesmente adaptados a cada peça de teste respectiva por meio de funções interativas. Se necessário, os módulos Qpix INSPECT também podem fornecer uma análise gráfica de material simultânea da costura de solda.
O módulo de software opcional 'gráfico de dureza 2D / 3D' é a ajuda perfeita para a determinação detalhada da distribuição de dureza ao longo da seção transversal total, especialmente para materiais tratados termicamente. Isso é extremamente importante na exploração de materiais e também para testes de solda ou análise de danos.
1. Criar área
Alternativamente, exiba-o em 3D
2. Definir grade
Gráfico de distribuição de dureza homogênea na seção transversal do fio
3. Exibir em 2D
Padrão de ponto de teste em uma amostra não posicionada
A demorada criação de pontos de teste, especialmente com teste de flange de dente, é minimizada por meio de modelos de teste predefinidos. O Qness 60 A+ permite que todo o procedimento normalizado entre HV30 e HV1 seja feito por um único dispositivo.

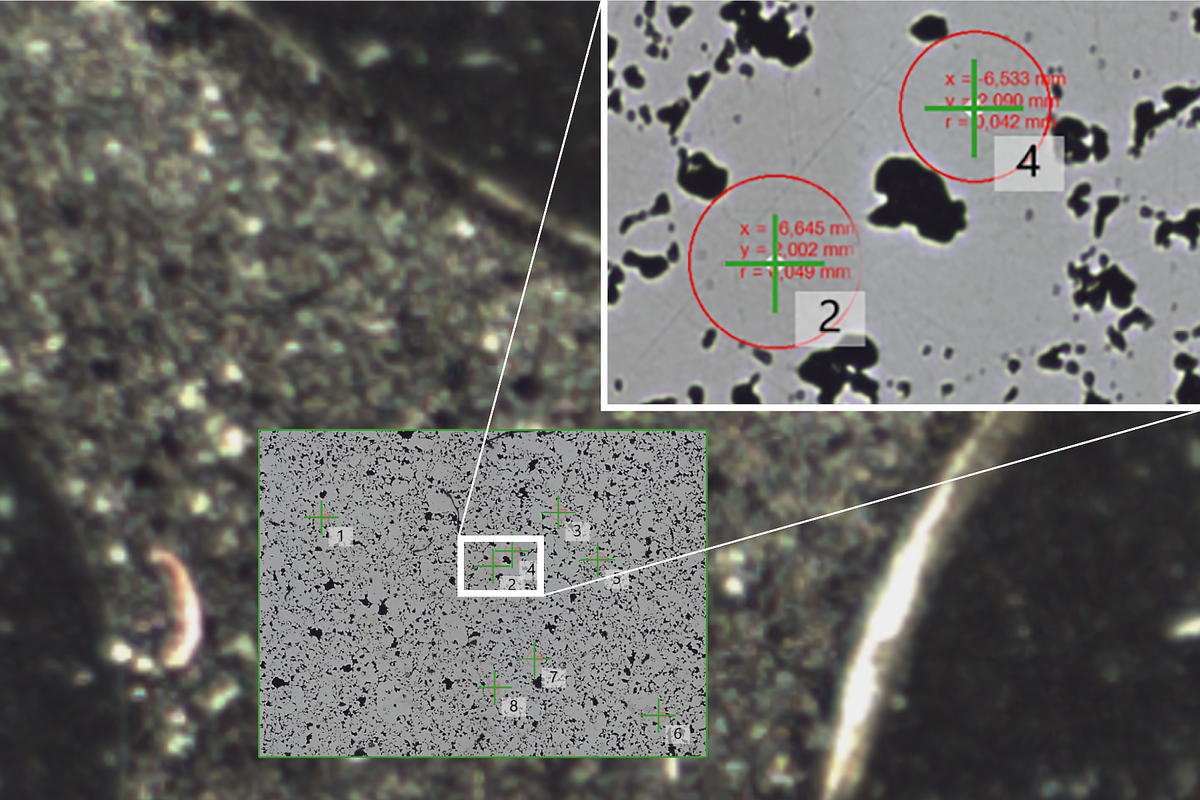

Com este módulo, uma área no componente pode ser facilmente definida e o número de pontos de teste de dureza especificado, especialmente para amostras sinterizadas. O software procura automaticamente por uma posição na área selecionada onde uma indentação de teste de dureza pode ser colocada de modo que seja posicionada em um local adequado.
O valor K1C é estabelecido por meio de medição em conformidade com a norma das 4 linhas de fratura. O MPa√m é subsequentemente calculado automaticamente.

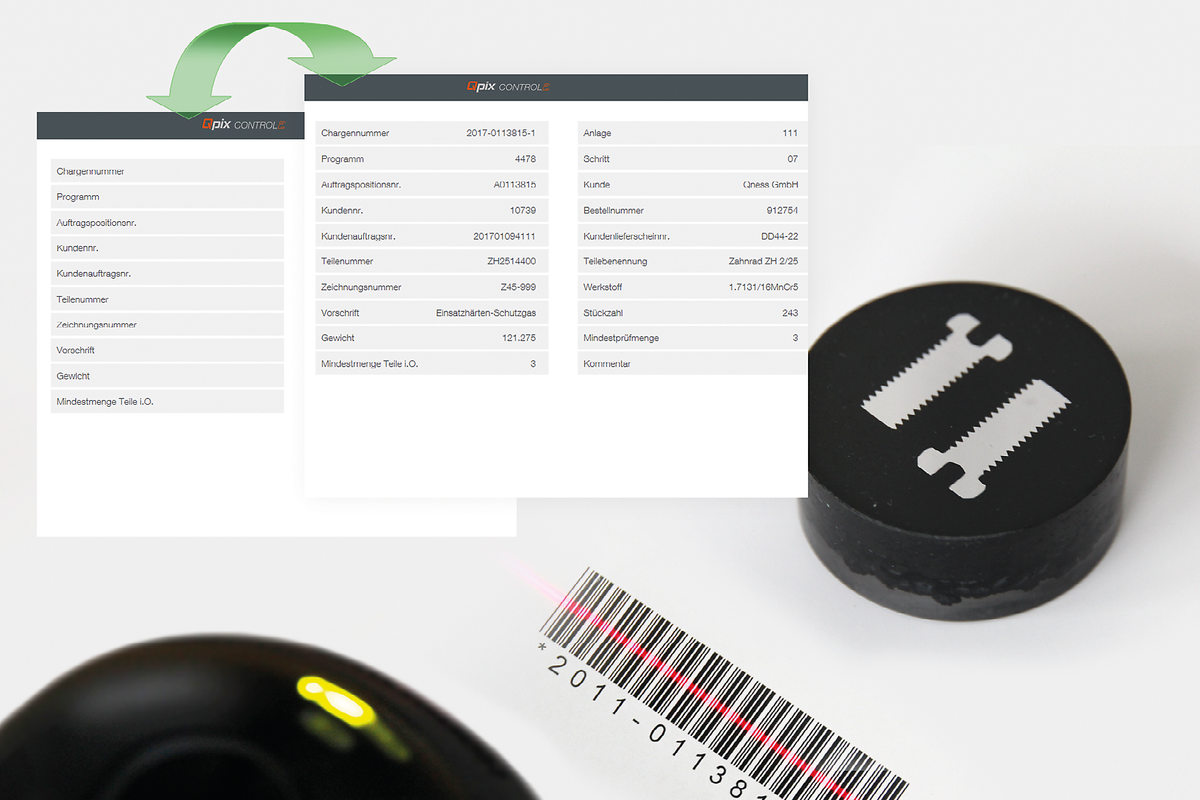

As plataformas de software Qpix suportam leitores de código de barras e QR code. Seja simplesmente inserindo arquivos de cabeçalho (serial), gerenciando a integração completa de dispositivos de leitura para a seleção automática de modelos, ou chamando dados de sistemas superiores (opcional) – leitores de código de barras/QR code simplificam os procedimentos de trabalho para o testador, ao mesmo tempo que previnem erros de operação.
O reconhecimento de borda envolve a adaptação automática dos pontos iniciais da linha de teste à borda da amostra ao usar modelos de projeto e amostra. O módulo aumenta significativamente o grau de automação e é um complemento ideal para a função AutoSnap fornecida em série.
IPC – ‘Penetrador Paralelo para contorno’ (opcional)
O operador pode selecionar a rota e os pontos para o penetrador Knoop ao longo de cada contorno, manualmente, por meio da configuração do software, ou totalmente automático. A unidade de indentação compacta com um mecanismo de rotação integrado facilita o teste de dureza totalmente automatizado em camadas ou ao longo da borda da peça de trabalho.
A funcionalidade intuitiva e amigável do software Qpix INSPECT oferece uma caixa de ferramentas abrangente para avaliações microscópicas e documentação de resultados. O software multifuncional pode ser personalizado para tarefas de medição específicas do cliente e complementado com módulos adicionais.
Qconnect é a interface no software QATM Qpix Control2, fornecendo aos clientes um portfólio completo de conectividade entre dispositivos - de produção em série, interfaces XML abertas (bidirecionais) e soluções de plug-in pré-especificadas, como o QDAS Plug-In + , por meio de soluções de conectividade específicas do cliente implementadas completamente pela QATM. Temos uma solução profissional para cada necessidade de aplicação.
Este é um salto para o gerenciamento de resultados de calibração - O Qness Calibration Manager lembra os operadores dos testes necessários em intervalos livremente definidos. Os resultados do teste são adicionados ao registro estatístico em andamento com o pressionar de um botão.
Qualidade premium em uma variedade abrangente. Calibração DAkkS independente (ISO / IEC 17025) de acordo com DIN EN ISO e ASTM incluindo software para testes periódicos de conformidade com as normas.
No software do Qpix Control 2 é possível fazer login usando um leitor de NFC externo. Dependendo do tipo de cartão/tag NFC, os cartões já existentes do usuário também podem ser programados para serem usados, por exemplo.
O Qness 60 EVO é uma solução em portal que oferece uma flexibilidade de movimento única, abrindo novas possibilidades em testes de dureza micro e de baixa carga.
Vantagens do Produto
| Faixa de força de teste | 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Método de teste | Vickers, Knoop, Brinell, Rockwell |
| Sequência de teste | aplicação de força totalmente automatizada / eletrônica |
| Eixo Z | Dynamic, automated (CAS-Technic) |
| Z-axis travelling distance | 150 mm (5.91“); Option: 260 mm (10.2“) |
| Profundidade da garganta | 170 mm (6.69“) |
| posição das ferramentas | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| Sistema de Câmera | 5 Mpixel - CMOS color, USB3.0 |
| Optical system | Upright microscope with Koehler lighting |
| Aperture diaphragm | Motorizado |
| Lentes | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Lens types | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| Campo de visão (de acordo com o equipamento) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Câmera de imagem da amostra | 5 Mpixel - CMOS color, USB3.0 52 x 39 mm (2.05 x 1.54“) |
| Suporte de teste / mesa deslizante XY | Automatic cross slide |
| Tamanho da mesa | 150 x 120 mm (5.91 x 4.72“); Option 300 x 120 mm (11.8 x 4.72“) |
| Positioning accuracy | +/- 0.2 μm |
| Traverse path at cross slide | X 150, Y 150 mm (5.91 x 5.91“); Option: X 300 x Y 150 mm (11.8 x 5.91“) |
| Control elements | Emergency stop, Start button, Joystick X/Y/Z |
| Software | Qpix Control2 |
| Peso máximo da peça | 50 kg (110 lbs) |
| Peso do dispositivo básico | 60 kg (132.3 lbs) |
| Included basic equipment | Indenter Vickers ASTM + DAkkS; Lens HQ 5x, HQ 20x, HQ 50x |
| Interfaces | 1 x USB 3.0 |
| Fonte de alimentação | 100 – 240 V ~1/N/PE, 45-65 Hz |
